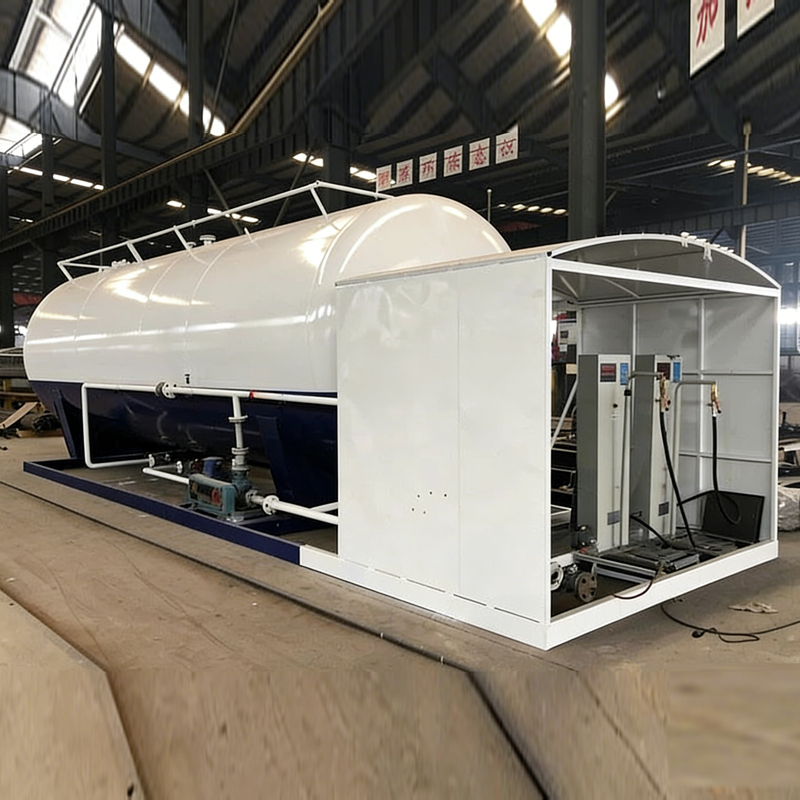

1.LPG Наполнение Skid/Station: Жидкий нефтяный газ, пропан, бутан, жидкий аммиак и т.д.
2.Available размеры бака СНГ хранилища: 5m³ ~ 200m³, 2.5ton ~ 100tons.
3.Стандарт конструкции танка: GB-150, ASME VIII Division I U STAMP, CCC, ISO9001: 2008.
4.Испытание танка: 100% радиографическое испытание, испытание магнитной мощности, давление воды.
5. Факультативно для оборудования газового завода LPG: насос СНГ и двигатель, компрессор СНГ, объёмный расходомер, ваги для наполнения и дозатор LPG, шариковые клапаны, контрольные клапаны, обратные клапаны, стеклянный клапан, фильтр, обходный клапан и так далее.
| Техническая спецификация | |||

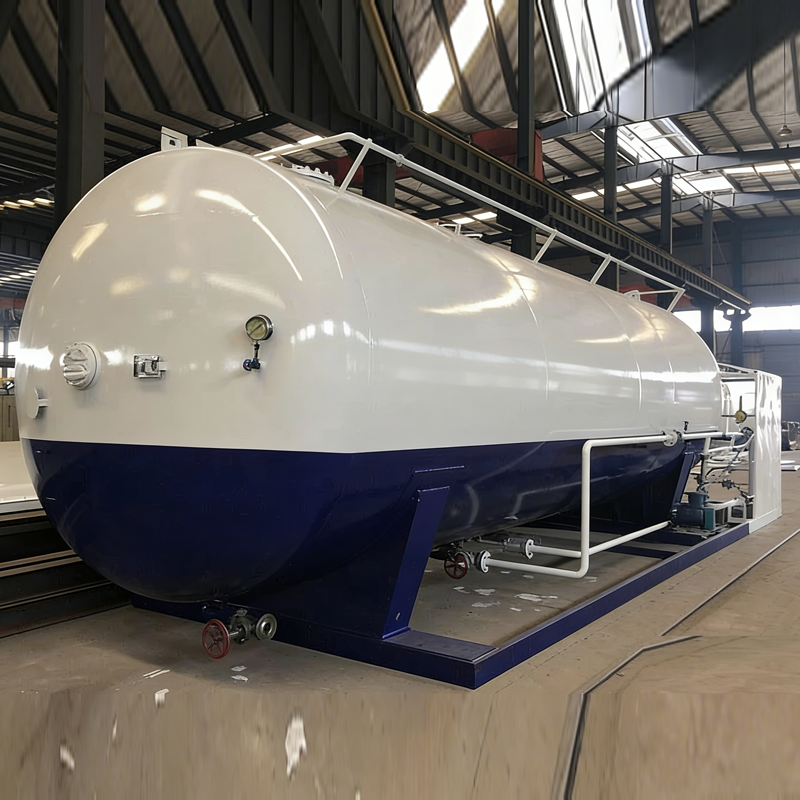

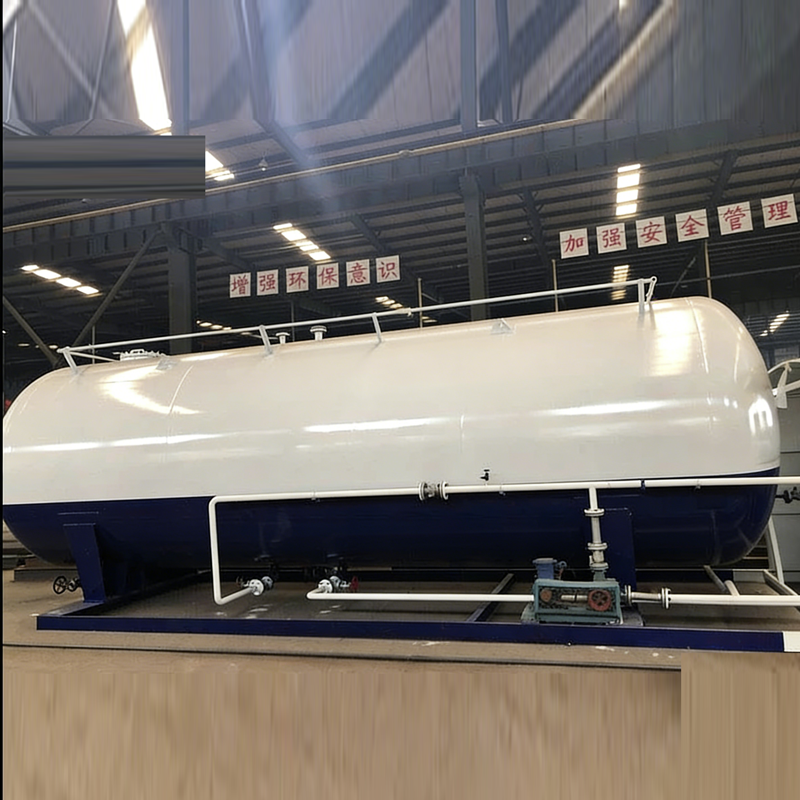

| Номер пункта танка | 40m3 СНГ Банк | Общий размер (мм) | 9270*2428*3018 мм |
| Емкость | 40 M3 | Вес | 9280 кг |
| Нормальное давление | 2,5 МПа | Проектирование давления | 1.77МПа |
| Рабочее давление | 1.61МПа | Проектирование температуры | -20~50℃ |
| Версия | Встроенный | Наполнение Средняя | Пропан |
| Нормальное давление | 2,5 МПа | Маржа коррозии | 1,0 мм |
| Нормальный диаметр | ДН50 | Давление на открытие | 1.68-1.76Mpa |
| Тепловая обработка | Объем | Фактор наполнения | 420-590kg/m3 |
| Материал резервуара | Q345R | Кормовая труба/дренажная труба | ДН50 |
| Список аксессуаров для СНГ-резервуара | |||
| СНГ танкер | 40 КБМ | 1 штук | |
| СНГ наполнительный насос | 1 штук | ||
| Мотор | 380В с адаптером 220В | 1 штук | |
| Шкала для наполнения СНГ | 3-300 кг цилиндров | 1 штук | |
| Отрезывающий клапан | J41N-40 ДН50 | 25 штук | |
| клапан безопасности | A42F-25 ДН50 | 1 штук | |
| Разрядная труба | L=4M ДН50/ДН25 | 1 штук | |
| Ударпоглощающая трубка | L=500мм DN50 | 2 штуки | |
| Фланца | 2,5 МпаДН15 | 20 штук | |
| Спецификация | 7.5-10HP (5.5KW), взрывоопасность, двойная частота 220V до 690V, 50Hz подачи применимы |
функция

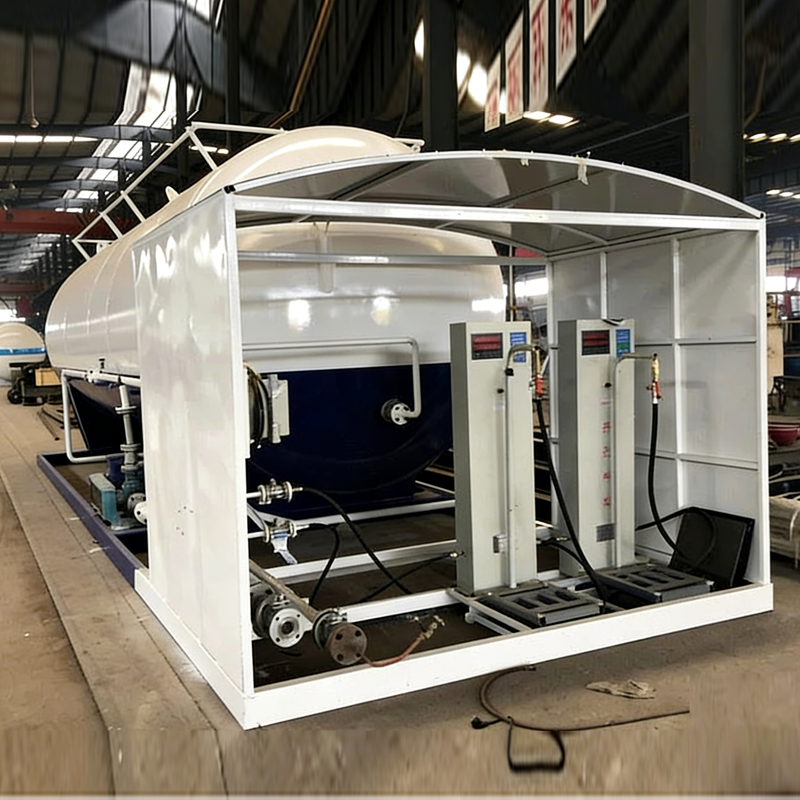

1. Заполнительная станция IPG для наполнения газа для приготовления пищи в цилиндре домашнего использования в разных размерах.
5. Двигатель станции фллинга слиза Ipg: АББ или бренд SIEMENS, без статического, 380В 3 фазы, 5,5 кВт до 10 кВт.
6. Трубопровод: 2 " Стальная труба с безопасным обратным клапаном, фильтром, односторонним клапаном, отрезочными клапанами.
7. Центральная панель управления взрывоопасностью для всей системы станции.
8. Другое оборудование: Защитник для заполнения зоны, утечки Detectorex-plosive лампа。
