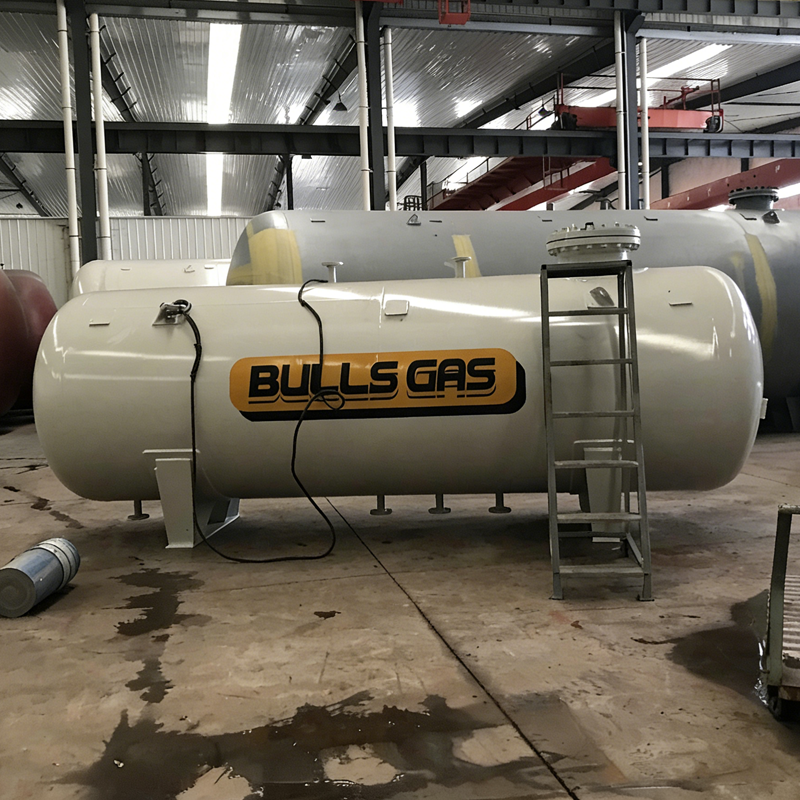

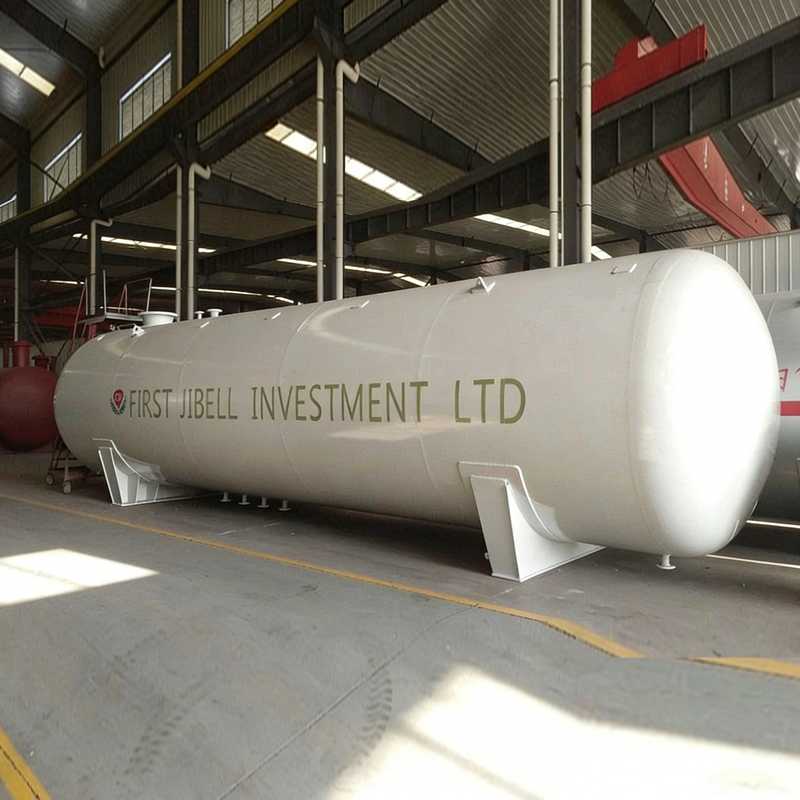

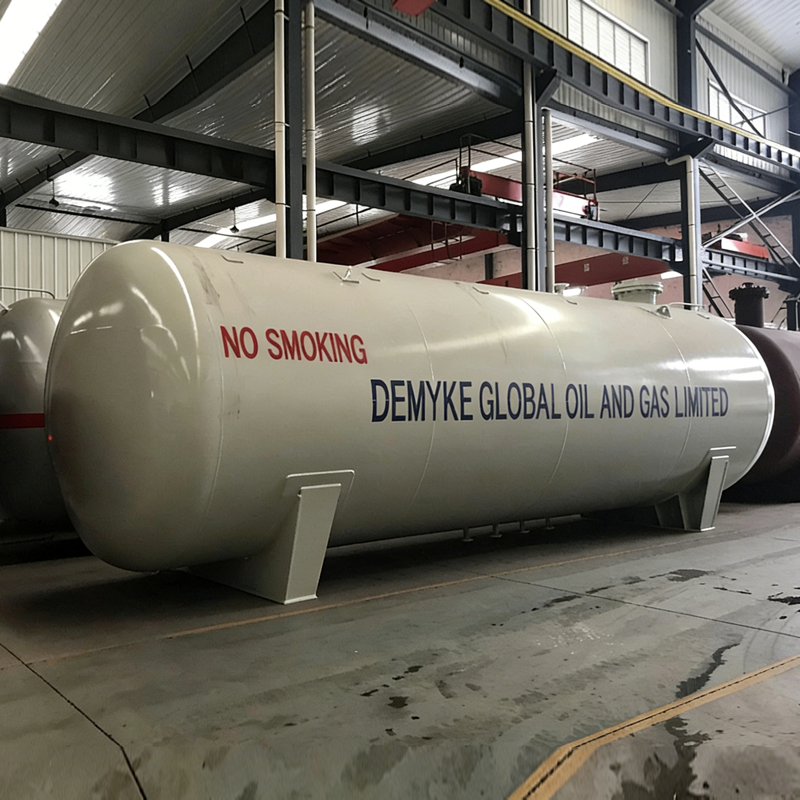

Содержание хранения резервуара СНГ: жидкий нефтяный газ, пропан, бутан, жидкий аммиак и т.д.
2.Размеры резервуара для хранения СНГ: 5 м³ ~ 200 м³, 2,5 тонны ~ 100 тонн.
3.Стандарт конструкции танка: GB-150, ASME VIII Division I U STAMP, CCC, ISO9001: 2008.
4.Испытание танка: 100% радиографическое испытание, испытание магнитной мощности, давление воды.
5. Факультативно для оборудования газового завода LPG: насос СНГ и двигатель, компрессор СНГ, объёмный расходомер, ваги для наполнения и дозатор LPG, шариковые клапаны, контрольные клапаны, обратные клапаны, стеклянный клапан, фильтр, обходный клапан и так далее.
| пункт | значение | ||
| Объем танка | 40 КБМ | ||
| Вес наполнения | 33060 Kg | ||
| Вес резервуара | 8630 Kg | ||
| Толщина оболочки (мм) | 14 мм | ||
| Толщина головы (мм) | 16 мм | ||
| Диаметр резервуара | 2700 Mm | ||
| Общий размер (длина х ширина х высота) | 10040*2324*2914(mm) | ||
| Материал танка | Углеродная сталь Q345R | ||
| Давление конструкции | 1,77 МПа | ||
| Гидравлическое испытательное давление | 2,22 МПа | ||
| Температура конструкции | -20°C~50°C | ||
| Тепловая обработка | Объем | ||
| Размер коррозии | 1 мм | ||
| Средняя плотность | 580 кг/м³ | ||
| Выход пара | ДН50 | ||
| Газовый выход | ДН50 | ||
| Время жизни | 15 лет | ||
| Производство стандартных сосудов под давлением, Регламент надзора за технологией безопасности для стационарных сосудов под давлением Китая. | |||
| модель | пункт | Количество | Поверхность соединения |
| A42F-25-100 | Клапан безопасности DN100 | 1 | РФ |
| J41N-2.5-50 | Остановительный клапан DN50 | 6 | РФ |
| J41N-2.5-25 | Остановительный клапан DN25 | 2 | РФ |
| J41N-2.5-100 | Остановительный клапан DN100 | 1 | РФ |
| J24W-320-ДН6 | J24W клапан иглы M20 * 1.5 | 1 | / |
| HG21584-95 | Магнитная пластина уровень измеритель UZFAL-2.5RF-3040-0.5 | 1 | РФ |
| Y-100Т | Давление M20 * 1.5 1.5degree 0 ~ 4Mpa | 1 | / |
| ВТК-280 | Термометр M33*2 2,5 градуса | 1 | -40°C~60°C |
